Lavritech L2 Gate WB | Modbus Master/Slave + MQTT + WBIO

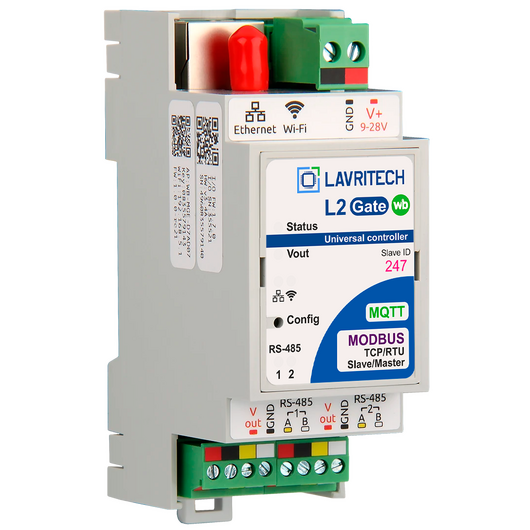

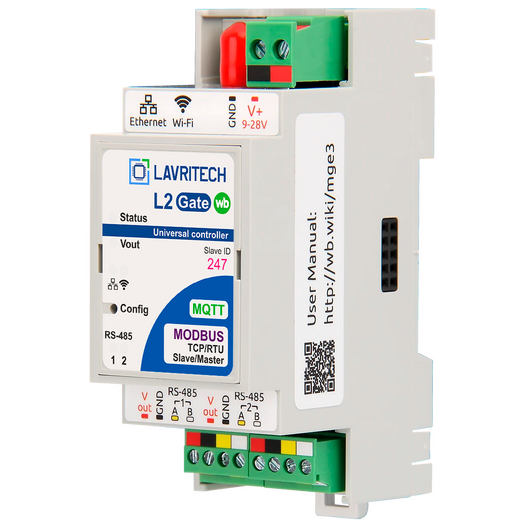

Lavritech L2 Gate WB — контроллер на базе WB-MGE v.3 с прошивкой Lavritech

Что такое Lavritech L2 Gate WB ?

Lavritech L2 Gate WB — универсальный контроллер автоматизации на базе железа Wiren Board WB-MGE v.3 с кастомной прошивкой Lavritech. Два независимых порта RS-485, Ethernet 10/100, Wi-Fi 2.4 ГГц и слот WBIO для подключения модулей расширения. Форм-фактор 2DIN для монтажа на DIN-рейку.

В отличие от стандартной прошивки Wiren Board, которая делает устройство простым шлюзом Modbus TCP, прошивка Lavritech превращает его в полноценный контроллер: с собственной логикой, MQTT-клиентом, HTTP API, облачной интеграцией и поддержкой готовых шаблонов Modbus-устройств.

Применение:

• Энергомониторинг со счётчиков Modbus (Eastron, Меркурий, PZEM и др.).
• Сбор данных с Modbus-датчиков (CO₂, температура, влажность, давление).
• Автономная автоматизация зданий, теплиц, котельных, серверных.
• Интеграция в SCADA, BMS, Home Assistant через MQTT или Modbus TCP.
• Замена ПЛК в задачах, где не нужна сложная логика.
• Шлюз Modbus ↔ MQTT с собственной обработкой данных.
• Расширение инфраструктуры Wiren Board (совместимость с модулями WBIO).

Функции:

• Два независимых порта RS-485 (Modbus RTU Master/Slave).
• Ethernet 10/100 (Modbus TCP, MQTT).
• Wi-Fi 2.4 ГГц для локального и удалённого управления.
• Слот WBIO — до 8 модулей расширения Wiren Board (реле, входы, АЦП).
• MQTT-клиент для интеграции с Home Assistant, Node-RED, Zabbix.
• HTTP API для управления через GET-запросы.
• Облако Lavritech — удалённый мониторинг без публичного IP.
• Interpreter — скриптовый движок для автономной логики.
• Планировщик Cron, логические выражения, NVS-хранение настроек.
• Каталог готовых шаблонов Modbus-устройств с автообновлением.
• Сканер шины (стандартный + «Быстрый Modbus» Wiren Board).
• Telegram / Email уведомления из коробки.
• Веб-интерфейс настройки и мониторинга.
• OTA-обновления прошивки.
• Программное управление выходом Vout, терминаторами 120 Ω и failsafe bias 560 Ω.

Технические параметры:

• Процессор: ESP32 (кастомная прошивка Lavritech).
• Интерфейсы: 2× RS-485, Ethernet (RJ45), Wi-Fi 2.4 ГГц.
• Шина расширения: I/O Bus (WBIO) — до 8 модулей.
• Питание: 9–28 В DC, опционально PoE 802.3af/at (c модулем WBP-ACTIVE-POE).
• Потребляемая мощность: ~1 Вт при 24 В.
• Выход Vout: программно управляемый, до 2,5 А (500 мА при PoE).
• Порт программирования: USB-C (под крышкой).
• Форм-фактор: 2DIN, монтаж на DIN-рейку.
• Размеры: 36×90×58 мм.
• Масса: 105 г.
• Рабочая температура: −40…+70 °C.
• Климатическое исполнение: O2.1.
• Средний срок службы: 5 лет.

Документация на Wiki

Для интеграторов и партнёров:

Нужна помощь с выбором конфигурации или счёт на заказ? Напишите нам — ответим в течение 1 рабочего дня.
